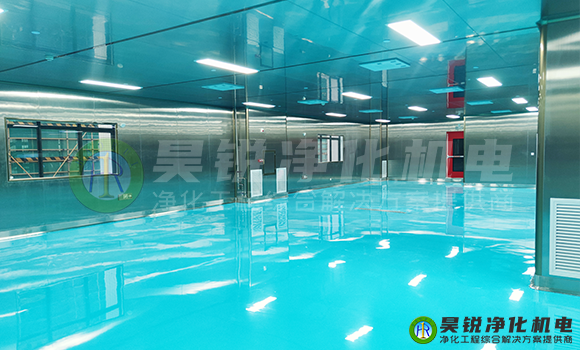

無塵車間防靜電體系設計是電子、半導體、光電及醫藥等行業的核心需求，需建立材料控制—接地系統—環境調節—監測防護四維防御體系。以下是關鍵設計要素與實施路徑：
| ESDS級別 | 耐受電壓 | 典型器件 | 防護要求 |
|---|---|---|---|
| Class 0 | ＜50V | 納米級芯片、MEMS傳感器 | 最高級防護（離子化全覆蓋） |
| Class 1A | 50-250V | 高速FPGA、光通信模塊 | 嚴格接地+濕度控制 |
| Class 2 | 250-2000V | 常規IC、PCB | 基礎接地+防靜電服 |
人體放電（HBM）：操作人員（帶電量可達35kV）
設備放電（MM）：自動化機械臂（摩擦起電＞10kV）
器件放電（CDM）：芯片封裝（感應電荷＞1000V）
| 材料類型 | 表面電阻（Ω） | 施工要點 | 適用場景 |
|---|---|---|---|
| 導靜電環氧地坪 | 1×10?~10? | 銅箔網格間距≤6m，接地端≥2處 | 半導體晶圓廠 |
| 防靜電PVC卷材 | 10?~10? | 焊條熱熔接縫，接地帶周長≤50m | 電子裝配車間 |
| 水泥基自流平+涂層 | 10?~10? | 添加石墨/碳纖維（占比15-20%） | 醫藥包裝區 |
接地標準：接地電阻＜4Ω（獨立接地極），與建筑接地網隔離
金屬壁板：彩鋼板含導電涂層（表面電阻＜10?Ω），立柱接地間隔≤3m
防靜電窗簾：表面電阻10?-10?Ω，用于隔離敏感工位（如芯片測試區）
復合型臺面：
基層：不銹鋼板（δ≥1.2mm） → 直接接地
面層：防靜電橡膠墊（電阻10?-10?Ω，厚度3-5mm）
離子風機集成：工位正上方30-50cm，風速≥2m/s覆蓋操作區
接地線規格：
主干線：6mm2多股銅纜（黃綠雙色）
設備支線：4mm2編織銅帶
手腕帶系統：
電阻值：1MΩ（限流保護）
實時監控：工位配備腕帶報警器（斷線響應＜1秒）
防靜電服系統：
面料：滌棉混紡+碳纖維條紋（點對點電阻10?-10?Ω）
接地方式：通過導電鞋→地板→接地網
| 行業 | RH控制范圍 | 實現方式 | 靜電電壓抑制效果 |
|---|---|---|---|
| 半導體光刻 | 45±3% | 冷水盤管+精密加濕器 | ＜200V |
| 鋰電池干燥間 | ≤30% | 轉輪除濕機（露點≤-40℃） | 需強化離子中和 |
| 通用電子裝配 | 40-60% | 恒濕空調箱 | ＜1000V |
FFU風速控制：
常規區：0.35-0.45m/s
高靜電風險區：≤0.3m/s（降低摩擦起電）
離子風機布局：
懸掛式：每50㎡布置1臺（覆蓋死角）
臺面式：敏感工位100%覆蓋
| 類型 | 消電速度 | 殘余電壓 | 適用場景 |
|---|---|---|---|
| 核素離子棒 | 慢（＞30s） | ±15V以內 | 防爆環境（無電磁干擾） |
| 交流脈沖離子風機 | 快（＜3s） | ±5V | 高速生產線 |
| 直流穩態離子風咀 | 中（5-10s） | ±3V | 精密測量工位 |
實時反饋調節：
靜電傳感器（如Trek 520）監測→PLC調節離子風機功率
失效報警：
針尖污染/高壓故障時觸發聲光報警
機械臂防靜電：
陶瓷涂層關節（摩擦電壓＜100V）
末端執行器接地（電阻＜1Ω）
AGV導航帶：
導靜電聚氨酯輪（電阻10?-10?Ω）
管路防靜電：
金屬管道法蘭跨接（電阻＜0.03Ω）
流速控制：非導電液體＜1m/s
材料防爆認證：
地面：ASTM F150阻燃導靜電地坪
離子風機：FM/ATEX防爆認證
靜電能量限制：
操作工具表面電阻＞10?Ω（避免火花放電）
| 項目 | 標準 | 儀器 | 周期 |
|---|---|---|---|
| 地面電阻 | ANSI/ESD S20.20 | 兆歐表（電極間距1m） | 季度 |
| 工作表面電阻 | IEC 61340-5-1 | 重錘電極（5磅力） | 月度 |
| 離子風機平衡度 | ANSI/ESD STM3.1 | 靜電電壓表（±1000V） | 每日開機前 |
| 人體綜合電阻 | EN 61340-5-1 | 手腕帶測試儀 | 班次 |
關鍵參數：
靜電電位：實時顯示工位電壓（精度±1V）
接地狀態：電阻超限自動鎖機
致命錯誤：
環氧地坪未做接地（變成絕緣體！）
使用塑料周轉箱（摩擦電壓＞20kV）
高頻失誤：
忽略FFU濾網積塵（金屬框體帶電＞5kV）
防靜電服與便服混穿（內襯化纖衣物放電）
升級建議：
高敏感區域采用全金屬環境（貨架/工具/家具）
關鍵設備供電加裝EMI濾波器（抑制共模干擾）
成本優化：
Class 2以下區域可用防靜電蠟替代環氧地坪（成本降60%）
普通電子裝配車間優先濕度控制（比離子風機節能40%）
通過材料系統、接地網絡、環境控制、主動消除四層防護，結合智能監測與嚴格驗證，可構建符合ESD S20.20/ISO 14644雙標準的防靜電潔凈環境。重點保障接地連續性、濕度穩定性、離子覆蓋度三大核心要素，可將靜電損傷風險降低98%以上。
